- Leer y analizar los planos y especificaciones técnicas del proyecto para determinar las dimensiones y la ubicación de las tuberías.
- Establecer la línea central de la tubería en el suelo o la estructura utilizando un nivel y una plomada.
- Marcar en el suelo o la estructura los puntos de las uniones de tuberías, utilizando los planos y las especificaciones técnicas como guía.
- Medir y marcar la distancia desde la línea central de la tubería hasta los puntos de unión utilizando una cinta métrica o un metro.
- Utilizando una escuadra, transferir la distancia y la ubicación de las uniones de tuberías desde el suelo o la estructura a las propias tuberías. Esto se hace para identificar la ubicación precisa de los puntos de corte y soldadura.
- Marcar las líneas de corte en las tuberías utilizando una plantilla o patrón de corte. La plantilla puede ser creada utilizando las medidas y dimensiones de los planos y las especificaciones técnicas.
- Cortar las tuberías utilizando herramientas de corte adecuadas, tales como sierras de corte o cortadoras de tuberías.
- Unir las tuberías y accesorios utilizando técnicas de soldadura, bridas, abrazaderas u otras técnicas según los requisitos del proyecto.
- Realizar pruebas de presión y fugas en las tuberías y accesorios para asegurarse de que cumplen con los estándares de calidad y seguridad.
- Es importante mencionar que estos son sólo los pasos básicos para sacar un lay out y que las técnicas específicas pueden variar en función de los requisitos del proyecto y las normas de construcción aplicables. También es fundamental seguir las medidas de seguridad adecuadas al trabajar con herramientas y maquinarias peligrosas. En caso de duda, es recomendable buscar la orientación y supervisión de un profesional experimentado en la materia.
fórmulas para hacer plantilla de conexión de tubería de una vía a cuatro
- Distancia entre centros:
- Para una conexión de una vía a cuatro vías, la distancia entre centros se puede calcular utilizando la siguiente fórmula:L = (T1 + T2) / 2 + ((D1 + D2) / 2) x tan(A / 4)
Donde:
- L es la distancia entre los centros de las tuberías.
- T1 y T2 son los espesores de las paredes de las tuberías.
- D1 y D2 son los diámetros exteriores de las tuberías.
- A es el ángulo de la conexión.
- Longitud de la plantilla:
- Para una conexión de una vía a cuatro vías, la longitud de la plantilla se puede calcular utilizando la siguiente fórmula:Lp = D1 + D2 + (2 x L)
- Donde:
- Lp es la longitud de la plantilla.
- D1 y D2 son los diámetros exteriores de las tuberías.
- L es la distancia entre los centros de las tuberías calculada anteriormente.
- Ángulo de corte:
- El ángulo de corte para una conexión de una vía a cuatro vías se puede calcular utilizando la siguiente fórmula:A = 4 x tan^-1((L / ((D1 + D2) / 2)))
Donde:
- A es el ángulo de corte.
- L es la distancia entre los centros de las tuberías calculada anteriormente.
- D1 y D2 son los diámetros exteriores de las tuberías.
Recuerda que estas fórmulas son sólo una guía general y que pueden variar en función de las especificaciones del proyecto y las normas de construcción aplicables. Siempre es importante verificar las fórmulas y cálculos con un profesional experimentado y capacitado en la materia.
- Donde:
TRIGONOMETRÍA BÁSICA
TRIGONOMETRÍA BÁSICA
Los aspectos básicos del curso de trigonometría son: ángulos, sistemas de medida, triángulos notables y razones trigonométricas.
La trigonometría es la rama de las matemáticas que estudia las relaciones entre longitudes y ángulos de los triángulos.
Esta se encarga del estudio de las razones trigonométricas: seno, coseno, tangente, cotangente, secante y cosecante.
Veamos ahora algunos aspectos básicos de la trigonometría:
Ángulo
Es una figura generada por la rotación de un rayo alrededor de un punto fijo llamado vértice (u origen O), desde un lado inicial hasta un lado final.
En el siguiente ejemplo, vemos el ángulo α que se genera al girar el rayo alrededor del vértice.
Sistemas de medición angular
Para expresar el valor de un ángulo, se requiere utilizar los sistemas de medición angular.
Son tres sistemas, el sistema sexagesimal, el sistema centesimal, y el sistema radial o circular.
Si el rayo gira una vuelta completa alrededor del vértice u origen O, genera un ángulo de:
Si el rayo gira solo media vuelta alrededor del vértice u origen O, entonces genera un ángulo de:
Si el rayo solo gira un cuarto de vuelta alrededor del vértice u origen O, entonces genera un ángulo de:
Triángulos rectángulos
Un triángulo rectángulo, es aquel que tiene un ángulo interno de 90°:
Recuerda que, en un triángulo rectángulo, se aplica el teorema de Pitágoras: “la suma de los cuadrados de los catetos, es igual a la hipotenusa al cuadrado”.
Dado que la suma de los ángulos internos en cualquier triángulo es de 180°, podemos llegar a la conclusión de que la suma de los 2 ángulos agudos de un triángulo rectángulo es de 90°, es decir, que son ángulos complementarios.
Triángulos rectángulos notables
Los triángulos rectángulos notables, o simplemente triángulos notables, son un grupo de triángulos rectángulos que guardan cierta relación entre sus ángulos y sus lados que nos permiten realizar cálculos de forma rápida. Los triángulos notables más conocidos son:
Razones trigonométricas
Una razón trigonométrica es el resultado de dividir 2 lados de un triángulo rectángulo. Son 6 razones trigonométricas:
• Seno y su recíproca cosecante.
• Coseno y su razón recíproca secante.
• Tangente y su razón recíproca cotangente.
Vamos a construir la tabla de razones trigonométricas, usando: SOH-CAH-TOA, dónde:
• S: seno.
• C: coseno.
• T: tangente.
• O: cateto opuesto.
• A: cateto adyacente.
• H: hipotenusa.
A partir de aquí, construimos la tabla de razones trigonométricas:
A manera de ejemplo, vamos a calcular las razones trigonométricas del ángulo de 37°, que forma parte del triángulo notable 37°- 53°:
De la misma forma, se pueden calcular las razones trigonométricas de otros ángulos que forman parte de los ángulos internos de triángulos notables, como 30°, 60°, 45°, 53°, entre otros.
Cómo convertir pulgadas a milímetros
Cómo convertir pulgadas a milímetros Y Viceversa
Okay vamos a empezar este tutorial para aquellas personas que están estudiando tubería Industrial o marina es muy importante tener fórmulas qué nos ayuden a convertir en sistema inglés al sistema métrico y viceversa
y al final vas a poder tener un PDF donde te muestre las tablas de conversión
para que tú puedas utilizarlas. y sigas aprendiendo mucho más acerca de esta linda profesión
Así que vamos a empezar a dar las dos primeras fórmulas.
la primera es Cómo convertir pulgadas a milímetros
y la segunda va a ser viceversa
Cómo convertir milímetros a pulgadas.
aquí están las:
FÓRMULAS:
1.- In X 25.4 =mm In= pulgadas
2.- mm x 0.03937=In mm= milímetros
A lo mejor te estás preguntando dónde podemos aplicar estas fórmulas tan sencillas pero muy necesarias.
donde la aplicamos
en un examen o test de Pipefitter
cuándo andamos buscando trabajo
y tenemos que demostrar nuestros conocimientos
y ahí es donde aplicamos las fórmulas con calculadora estándar o básica
qué no tiene funciones trigonométricas ni para convertir el sistema inglés o sistema métrico.
un ejemplo de un examen o test.
convierte las siguientes pulgadas en milímetros?
aplicando la fórmula: ej. 10” x 25.4 = 254 mm
ahora aplica estos ejercicios, para que te vayas familiarizando
88 7/8” = ________ mm
671/4” = ________ mm
455/8 = ________ mm
Convertir los siguientes milímetros a pulgadas?
aplicando la fórmula : ej. 2000mm x 0.03937 = 78.74 “ o 78 11/16”
ahora aplica estos ejercicios, para que te vayas familiarizando
3000 mm = ______ in
5789 mm =_______ in
1050 mm =_______ in
y otra es en el área de trabajo
en proyectos nuevos,que las medidas en los planos e isométricos.
vienen en milímetros también vienen combinado con el sistema inglés. en pie, pulgadas y fracción de pulgada
El sistema métrico es más exacto. y es por eso que se utiliza más en construcciones nuevas, sin embargo el sistema inglés es más utilizado para los americanos, por ser parte de su cultura. Así es que aquí todo lo convierten en el sistema inglés, para hacer su trabajo en el área.

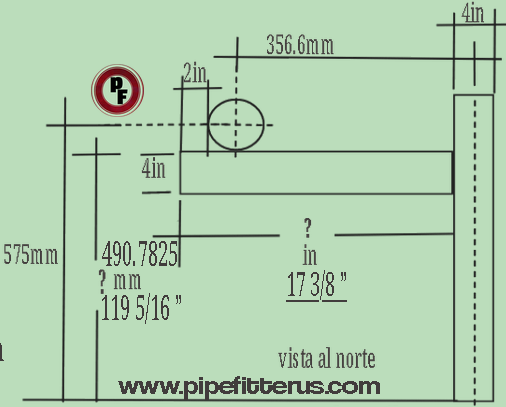

Un ejemplo que te voy a mostrar es el de un soporte donde, hay que convertir pulgadas a mm.
Tú sabes que todas las medidas deben de ser lo más exactas para que el trabajo quede bien hecho, y no se tenga que hacer de nuevo.
como dicen aquí los americanos doble check.
y yo creo que al principio lo tenemos que checar muchas más veces hasta estar seguro de lo que hacemos. Pasemos a un ejemplo real.
Cuál es la medida del corte del Ibean de 4” en pulgadas y ,
Cuál es la elevación donde se va colocar el Ibean, en milímetros ,
para su instalación, y para soldar
como se muestra en figura.
Datos:
Diámetro nominal del tubo = 6”
I beam de 4”
elevación = 575 mm
coordinada 356.6 mm al E
Usando la formulas de conversion
1.- In X 25.4 =mm In= pulgadas
2.- mm x 0.03937=In mm= milímetros
1.Cuál es la medida del corte del Ibeam de 4” en pulgadas
- 356.6 mm x 0.03937 = 14.03934” o 141/16”
- La suma de la mitad del diámetro nominal de 6”(6.625”o 6 5/8”)/2 =3 5/16 ”
- más 2” del lado del tubo, a la cara del final del Ibeam.
- menos 2” del centro del Ibeam vertical.
la operación quedaría así
de esta manera
141/16”
+ 3 5/16 ”
+ 2”
____________
19 3/8 ”
– 2”
___________
17 3/8 ”
Para el ejemplo 2 sería de esta manera.
2.Cuál es la elevación donde se va colocar el Ibeam, en milímetros ,para su instalación, y para soldar.
In X 25.4 =mm
Como la distancia que nos dan es de 575 mm al centro del tubo, debemos de restar la mitad de tubo nominal de 6” que seria de
3 5/16 ”
3 5/16 ” x 25.4= 84.21375mm
por lo tanto
575 mm
– 84.21375mm
____________
490.7825 mm y si esto lo convertimos a in solo lo multiplicamos así:
x 0.03937
__________
19.32211 or 19 5/16 ”

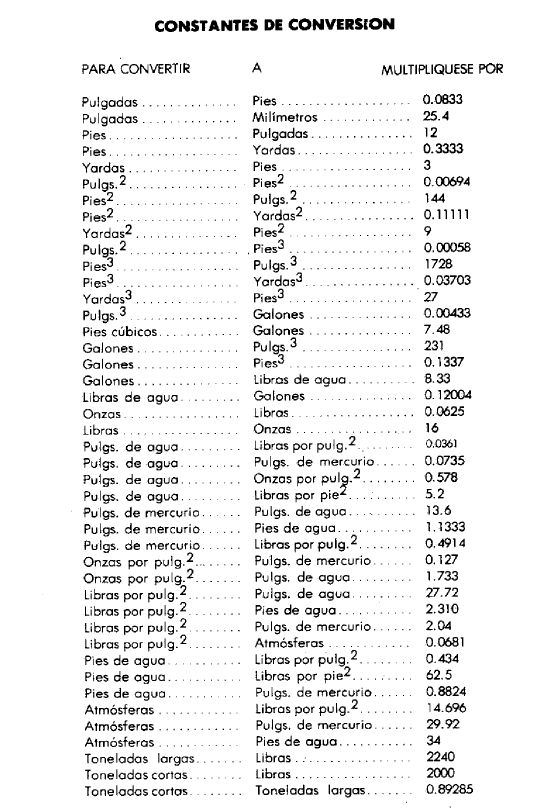

DESCARGA TUS TABLAS DE CONVERSIONES: AQUI O ESCANEA EL LOGO
Teorema de Pitágoras para pipefitter o tubero: un ejemplo real
Teorema de Pitágoras para pipefitter o tubero: un ejemplo real
Cuando a veces se nos presenta corregir una tubería que ya fue instalada, plan o una propuesta para ser el cambio de dirección.
es por ello que el teorema de Pitágoras nos ayuda a ser más fácil nuestro trabajo.
para esto tenemos qué estar preparados, para este tipo de cambios que pueden pasar en la construcción de un sistema de tuberías.
QUÉ PASOS VAMOS A REALIZAR
- Instalación EXISTENTE
- La modificación Requerida
- La Propuesta Sugerida e información del cambio. con medidas
- Solución con el teorema de pitágoras y además usando el factor 1.414 cuando son los 2 lados iguales. Y llegando a la solución de la pieza nueva para fabricación.
el ejemplo que te voy a mostrar a continuación fue una experiencia propia. donde tuve que calcular el spool o dibujo de la pieza. para hacer la modificación. el dibujo muestra que un ángulo de 90 grados de 4” pulgadas, obstruye el paso de una línea que se va instalar de 21/2” ahora te voy a mostrar la figura existente:
-
- Instalación Existente
- Modificacion Requerida
ahora te muestro como va quedar la nueva dirección, de la línea corregida.

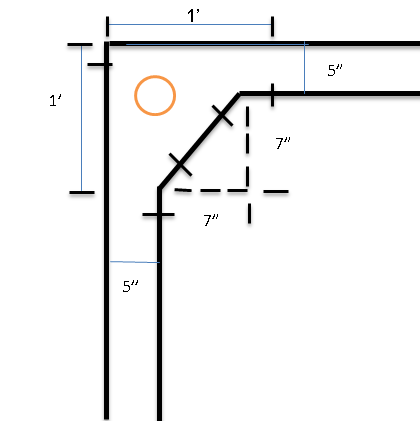

- Propuesta Sugerida
se me recomendó que se diera 1’ del techo al la línea. y otra de la pared a la otra línea formando un ángulo de 45 grados. y poder sacar los datos para el desarrollo del problema.
que dando un triángulo rectángulo de base = 7 y de altura = 7 el tubo de 4 pulgadas de acero al carbón con un espesor de 80. con estos datos podemos calcular el tramo de tubería que se necesita para fabricar la pieza de la modificación.
y así poder usar la formula de pitagoras a2+b2=c2
- Solucion con el teorema de pitagoras y ademas usando el factor 1.414 cuando son los 2 las iguales.
y con el factor C=1.4141 x 7 = 9.988
ahora calculando el tramo que se necesita seria

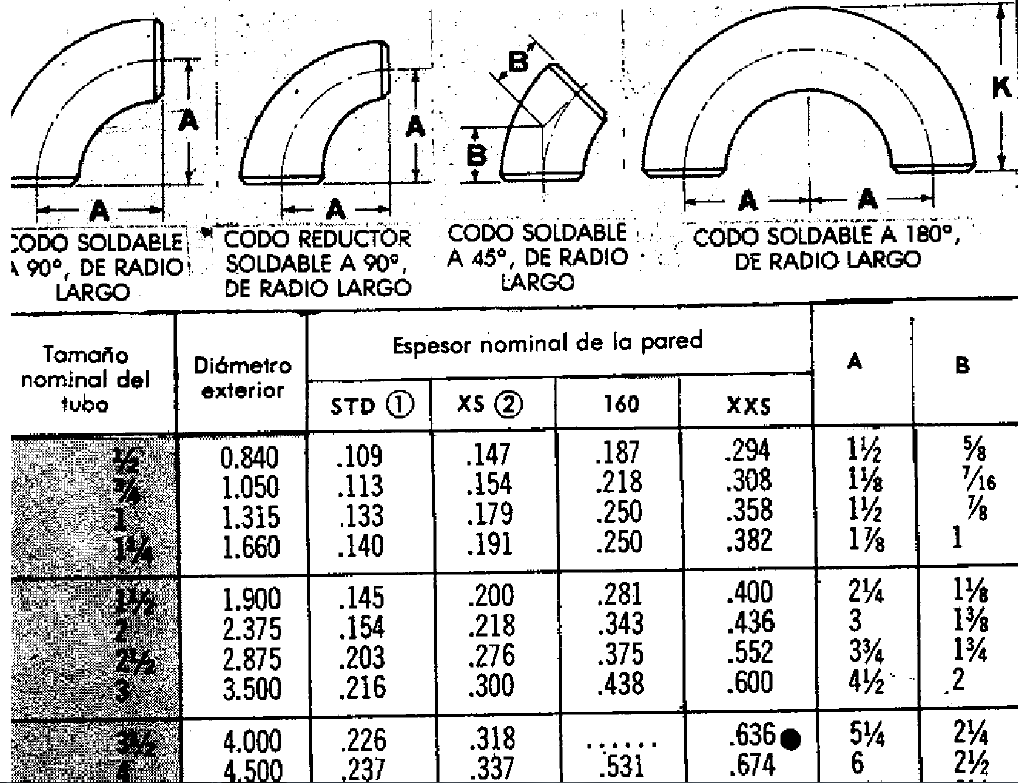

9.989 menos el avance de 2 codos de 45 grados que esto lo podemos ver en la página 95 del libro azul del pipefitter o tubero.
donde el centro del codo a la cara es de para 4” pulgadas es de 2.5 pulgadas
y como resultado seria de esta manera
Tramo=9.898 – 2.5 -2.5 por ser 2 codos =4.898
sin considerar el espacio de la soldadura que puede ser 1/16 mas o menos 1/32.
que eso vería en la especificación con el soldador.
Por lo tanto las revisiones de cambio de tubería son muy importante antes de instalar la tubería checar por lo menos 2 veces es lo recomendado.
TEOREMA DE PITAGORAS PARA PIPEFITTER O TUBERO
Si quieres mis fórmulas aquí las tienes
Los triángulos más simples son triángulos rectos.
Un triángulo recto tiene un ángulo de 90 grados.
Este ángulo se indica generalmente con una pequeña caja dibujada en el ángulo.
El triángulo rectángulo es muy importante para los constructores y fabricadores de tuberías porque se utiliza para determinar los componentes de una desviación de tuberías. Los lados de un triángulo rectángulo han sido nombrados como referencia.
El lado opuesto al ángulo recto siempre se llama hipotenusa, y los dos lados adyacentes o conectados al ángulo recto se llaman catetos o patas. Si uno de los otros ángulos está etiquetado como ángulo A, el cateto o pata del triángulo que no está conectada al ángulo A se llama su lado opuesto.
El tramo restante que está conectado al ángulo A se llama el lado adyacente.

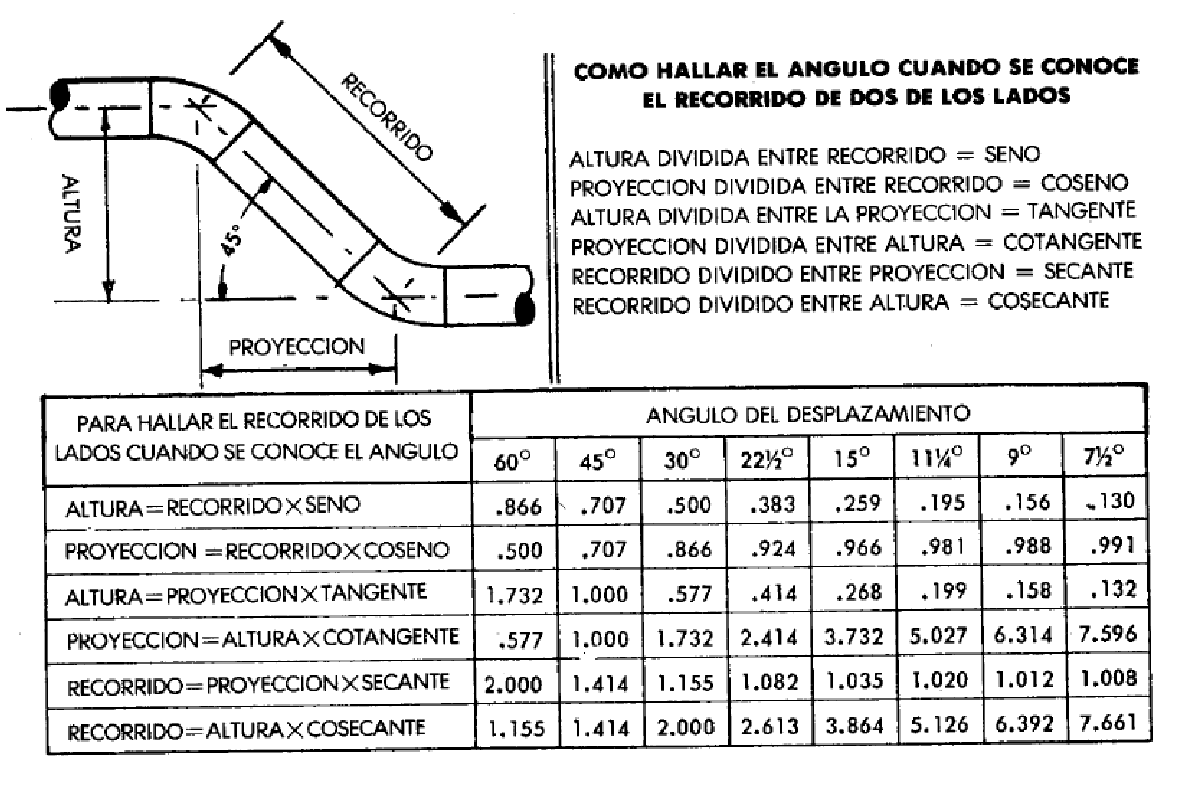

Los lados de la desviación de la tubería también han sido nombrados como referencia. Estos lados se denominan set, run y travel. El ajuste es la distancia, medida de centro a centro, que la tubería debe ser desplazada.
El recorrido es la distancia lineal total requerida para el desplazamiento. El recorrido es la medición de centro a centro de la tubería de compensación.
El ángulo de las conexiones es el número de grados en que la tubería cambia de dirección.
Un triángulo recto y un desplazamiento de la tubería.
El teorema de Pitágoras establece que el cuadrado de la hipotenusa es igual a la suma de los cuadrados de los otros dos lados.
Por ejemplo, en el triángulo abc, donde c es la hipotenusa y a y b son las dos patas, el teorema de Pitágoras establece que:
Los siguientes pasos se refieren al triángulo abc, en el cual una pata mide 1 pulgada de largo y la otra pata mide1 pulgada de largo. Despejando seria esto para encontrar el resultado y factor muy valioso que vamos utilizar cuando los 2 lados sean iguales. Veamos el ejemplo:
FACTOR ES PARA 2 LADOS IGUALES ES 1.414. que sería para los catetos (a) y (b)
el triángulo abc. Sigue estos pasos para encontrar la longitud de la hipotenusa (c), usando el teorema de Pitágoras SI a=4, b=3
Paso 1 Insertar los valores conocidos en el teorema de Pitágoras.
Paso 2 Despejar C cuadrada de la fórmula.
Paso 3 Sustituir los valores a la fórmula despejada.
Paso 4 Toma la raíz cuadrada de ambos lados de la ecuación para determinar el valor del lado desconocido.
Y el resultado de La longitud de la hipotenusa es de 5 pulgadas.
El teorema de Pitágoras también puede ser usado para encontrar la longitud de un cateto o pierna. si se conoce la otra pierna y la hipotenusa.
Para hacer esto, comience por despejar el valor desconocido en un lado de la ecuación. Como con cualquier ecuación, despejar el valor desconocido a un lado haciendo la misma operación a ambos lados de la ecuación. En este caso sería (a) la que vamos a despejar veamos el ejemplo aquí. Y tú sustituye los valores como tarea vale.
Los siguientes pasos se refieren al triángulo abc, en el cual una pierna mide b=7pulgadas de largo y la hipotenusa c=11 pulgadas de largo.
Sigue estos pasos para encontrar la longitud de una de las patas de un triángulo, usando el teorema de Pitágoras:
Escribe el teorema de Pitágoras usando la formula ya despejada
Así quedaría si nos pidieran que despejáramos (b)
Puedes poner le valores a c y a para que practique con esta forma, y practique más acerca de las formulas.
Cuál es la materia prima de un Pipefitter o tubero
Como pueden ver la materia prima…… es el tubo
De aquí vamos a derivar nuestro desarrollo profesional, de aquí salen las derivadas que vamos a necesitar para nuestro objetivo que es hacer un sistema de tuberías para el uso industrial, marino o comercial, o lo que necesite un sistema de tuberías por eso es muy importante conocer nuestra materia prima que es el tubo. Así como muchos científicos descubrieron muchas fórmulas…. que nos van ayudar, ya no hay que inventar la rueda. Solo hay que aprovechar las fórmulas que otros descubrieron y no la pusieron en nuestras manos, pero eso si….. hay que saberlas utilizar, porque va ser el pan de cada día
Entonces vamos utilizar o descubrir de la materia prima del pipefitter o tubero.
Los componentes o derivadas que de aquí vamos a determinar, y es muy importante que conozcas todos estos detalles desde un principio para que los concepto queden bien claros e instalados en nuestra mente ,para que vayamos aprendiendo y sea más entendido y sepas la función y para que nos va servir. Así es que empecemos a descifrar
La materia prima de un pipefitter o tubero.
Veamos al tubo en sí
Qué es lo que vamos a ver
- definición del tubo
- Partes del círculo del tubo
- longitud de un tubo
- material del tubo
- peso del tubo
- espesor del tubo
- Diámetro Exterior e Interior
- bisel del tubo
- La definición de un tubo:
simplemente es hueco por los dos lados, tiene una longitud es una forma cilíndrica. - Las partes del círculo del tubo
Dado que se utilizan los grados de un círculo como una unidad de medida en la fabricación de tuberías de las propiedades geométricas generales del círculo deben ser discutidos.
Un círculo: Es una figura plana limitada por una línea curva que forma uniforme todos los puntos de la misma distancia de un punto determinado dentro, llamaron a la central.
La circunferencia de un círculo es la línea curva que la limita.
El diámetro de un círculo es una línea que pasa a través de su terminación centro en ambos extremos dentro de la circunferencia.
EL radio es una línea que comienza en el centro a cualquier punto de la circunferencia.
El arco de círculo es cualquier parte de la circunferencia.
La cuerda de un círculo es cualquier línea recta trazada dentro del círculo de cualquiera de los dos puntos de la circunferencia sin pasar por el centro del círculo.
El segmento de un círculo es cualquier parte de la superficie cortada por una línea recta.
La tangente de un círculo es una línea recta que toca la circunferencia en un solo punto. Cada tangente de un círculo es perpendicular al radio trazado hasta el punto de la tangente.
La tangente de un arco es una línea que toca el arco en un extremo y está terminada por una línea que pasa desde el centro del círculo a través de la otra extremidad del arco.
3.-Longitud del tubo
La importancia de saber la longitud del tubo, es porque se nos ayuda a saber a medir y a restar a la hora de calcular nuestra instalación del tubería.
4.-Material del tubo
Es importante saber qué tipo de material se va utilizar a la hora de instalar en una tubería, para que no vaya ver una falla o ruptura en la tubería. Importante checar las especificaciones del plano del proyecto.
5.- El peso de un tubo: cómo lo dijo Isaac newton toda fuerza genera una reacción así que el peso es una carga empujada por su propio peso. Y por consecuencia existe un reacción igual a su propio peso para contrarrestar usamos soportes. Si la levantamos utilizamos grúas, hay que saber el volumen del cuerpo del tubo. Para calcular el centro de gravedad, y poderla cargar sin que pierda su nivel o balanceo, también se va requerir hacer pruebas hidrostáticas para que nos permita que nuestro sistema de tuberías sea libre de fugas o liqueos.
7.- El espesor o cédula del tubo es muy importante, porque de allí vamos a conseguir que entre mayor sea el espesor más presión puede soportar en la condición de la sustancia o líquido que se vaya a utilizar.
Los cedulas más usadas son el estándar que le llaman de 40, hay más grueso que es de cédula 80, luego el 160, y otras ya muy especiales.
8.-El bisel del tubo es muy importante porque para unirse con otro tubo se utiliza un método de soldadura.
The Pipefitter Blue Book;El libro azul del Tubero
hoy quiero que conozcas una herramienta muy poderosa que nos va ayudar a facilitar el proceso de aprendizaje Nuestro objetivo es aprender un sistema de tuberías para la construcción industrial o marino por eso es muy importante que conozcas este libro qué elegido para ti qué se llama El libro azul del Tubero: The Pipe FitterBlue Book
Este libro lo elegí para una guía rápida para mis alumnos de curso intensivo de pipefitter. que están aprendiendo a desarrollar un profesional de calidad, para construcción de un sistema de tuberías. es el pasaporte para utilizarlo en examen que te dan empresas para emplearse en un trabajo industrial o Marino. por eso es muy importante conocerlo y llevarlo siempre para una consulta, que te de la respuesta mas rapida y acertada.
A cerca del autor:
W.V. «Duffy» Graves se retiró después de 25 años de trabajar en la planta Química SELL como capataz de montaje de tuberías. Después de jubilarse, enseñó instalación de tuberías en el Lee College en Baytown, Texas. Durante su permanencia en el Lee College, Duffy se dio cuenta de la necesidad de un manual de referencia práctico y fácil de usar con una cubierta resistente que pudiera ser prácticamente utilizado en el campo. «The Pipe Fitters Blue Book» El libro azul del Tubero es una guía de referencia completa que incluye información necesaria para instructores, estudiantes y trabajadores en el campo y en la oficina. Este libro está escrito claramente, bien ilustrado y es fácil de entender.
Cabe en tu bolsillo y tiene una cubierta resistente a la intemperie. ¡Es por eso que es el libro más utilizado en la industria hoy en día! El libro azul DEL TUBERO o Pipe Fitters es el ÚNICO libro utilizado con las pruebas NCCER.
Qué es lo que vamos a aprender de este libro o manual
1.buscar referencia a las diferentes mediciones necesarias para completar su trabajo.
por ejemplo como hallar ángulos cuando se conoce el recorrido de dos de los lados
2. gráficas y tablas para todo tipo de mediciones de tuberías que se vuelve muy útil en el trabajo.
Por ejemplo: cómo las constantes de conversiones

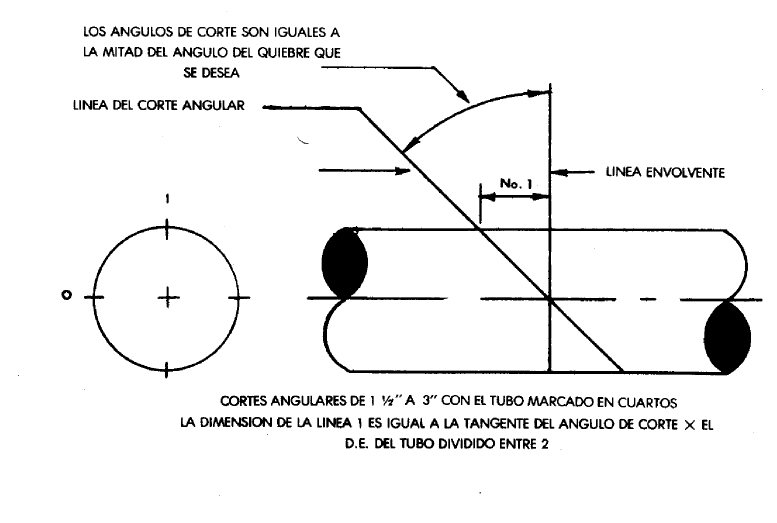

3.buscar información que debe tener si su soldadura en tubería, cubre cosas como ángulos de corte

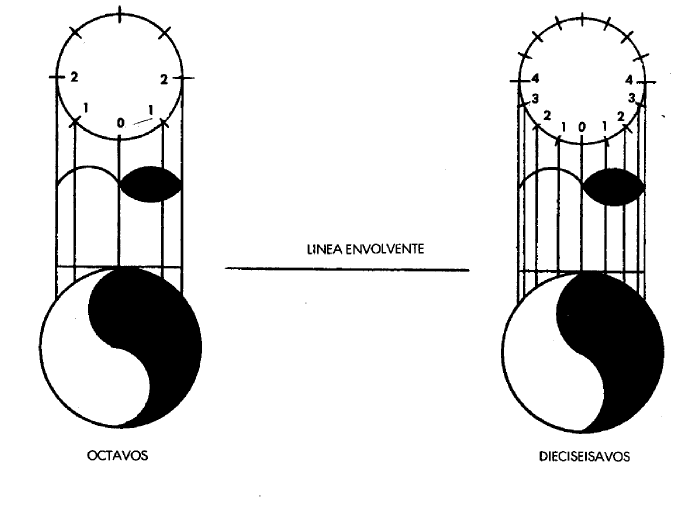

monturas
para accesorios de tubería
especificaciones de bridas
Y mucho, mucho más que puedes encontrar en este manual de tubería.en el próximo Articulo te voy a hablar de la materia prima del pipefitter o tubero y de allí te voy a desglosar cómo se estudia este libro partiendo de las parte de un círculo. que es la clave secreta para esta profesión.
por lo pronto has CLICK AQUI para que vayas a PF Tienda y adquieras el libro azul del tubero o the pipefitter blue book
ahora te voy a dejar una tarea si realmente quieres aprender esta profesión de calidad en el libro azul DEL PIPEFITTER vas encontrar una página como esta.que está en la página numero 119
si todavía no tienes el libro estudiala de esta gráfica. puedes ordenarlo aqui PT TIENDA
por ejemplo:
Tamaño nominal del tubo Diámetro Exterior
6 6.625
es importante aprenderte todos los tamaños de ½ hasta terminar la tabla que es 42.
porque así nos vamos a ir familiarizando con el libro o manual de referencias, para preguntas que nos hacen en los exámenes
por ejemplo un pregunta que nos hacen en un examen:
¿Cual es la circunferencia de una tubería 6 de acero al carbón con un espesor o cédula 80 ?
Formula a utilizar C = π x D practica Con todos los diámetros
si es para certificarte como master de pipefitter (NCCER) en la industria
Tienes que pasar el examen de 200 preguntas de dos horas y cada pregunta tienes que contestar en menos de un minuto por eso me importante pasarte con este libro Y contestar lo antes de un minuto Aunque es de opción múltiple a veces los resultados son muy semejantes que te pueden confundir trata de ser esta pregunta y si le contestas en menos de un minuto con el manual del Libro Azul Del tubero ya vas por buen camino así es que nos vemos en el próximo artículo Espero que le tomes un poco de tiempo aprender que dejes un espacio para ti para esta nueva profesión Y que este inicio de esta nueva profesión sea lo que andas buscando.
Tu opinión es muy importante para mí
puedo hacer un comentario aquí abajo
OTRAS MEDIDAS DE SEGURIDAD que un pipefitter podría verificar antes de cada trabajo
son las siguientes:
1. Evitar el daño de la manguera Líneas.
2. No todos los peligros en las asambleas repartiendo resultan de objetos en huelga los obreros; el corte o la cría de soldadores o quemadores de las mangueras pueden ser tan peligrosos como ser golpeado por una placa de acero. El gas utilizado por los quemadores y los soldadores es un gas altamente explosivo llamado «propano». Cuando se mezcla con la cantidad correcta de aire, se vuelve altamente explosivo. Es especialmente peligroso, porque es más pesado que el aire y cae hacia el suelo en lugar de subir y disipándose en el aire como otros gases.
Algunas yardas utilizan acetileno para quemar. son altamente explosivos cuando se mezcla con la cantidad correcta de aire. Además, tanto de estos gases se queman libremente cuando se encienden. Si cualquiera
Manguera de oxígeno debe ser dañado al mismo tiempo que una ruptura se ha producido en la línea y la manguera de acetileno o propano, la explosión resultante que puede tener lugar será aún más violenta. En la mayor parte de estos gases son más pesados que el aire, cualquier escape de gas tiende a acumularse en las partes inferior cerrada de un buque. Para encender un escape de gas no es necesario para la chispa o llamas para estar cerca de la línea dañada; arco de un soldador llama de un quemador, a una distancia considerable, puede encender una manta falsas bajo de gas. La llama se siga esta línea combustible de gas de regreso a su fuente.
Gases, cuando se mezcla con el aire o el oxígeno, son especialmente peligrosos cuando se confina. Debido a que los gases más pesados tienden a acumularse o «flujo» de la parte más baja del recipiente, un obrero en el doble fondo o cualquier espacio cerrado puede ser sometido a aproximadamente el mismo peligro que estaría presente si estuviera encerrado en una revista de potencia. Una chispa o una cerilla encendida, serían seguidas por una violenta explosión.
Para evitar dañar las mangueras, bloquear todos los materiales de forma segura con el fin de dejar suficiente espacio para estas líneas.
La identificación de las mangueras
La manguera de gas usado para ollas remache-calentadores está hecho de caucho suave, negro; se trata de 1 ¼ pulgada de diámetro. La manguera de oxígeno y el acetileno son alrededor de 5/8 de pulgada de diámetro. Utilizado en pares de rojo y verde, la manguera roja lleva el propano o el gas acetileno.
Reportar todas las fugas de la manguera
Cada vez que una manguera está dañada, la producción se retrasa. La primera preocupación es la protección de los trabajadores advirtiéndoles del peligro y el cierre de las válvulas. Así que el tiempo necesario no se puede perder, el técnico de la manguera debe notificar a la vez.
De pie alejado de las cargas
Manténgase alejado de cargas en todo momento. No importa lo bien que se sujeta una carga, siempre hay posibilidad de que se pueda inmiscuir o que un cable o cadena se puede romper. Tubos se bajan en y sacaron de la bodega de un barco por medio de cuerdas. Estas cuerdas se deben atar con seguridad y estar en buenas condiciones. Si hay una brida o alguna conexión en la tubería, cualquier buen nudo será suficiente para mantener el tubo, pero donde no hay brida o conexión, dos enganches de clavo de olor alrededor de la tubería para sostenerlo. Se utiliza, porque se pone más estricto como el tirón se convierte rallador, y cuando es debilitado el tirón, es fácil de desatar.
Manipulación de objetos con cuidado
En la manipulación de objetos, tomar las precauciones que protejan de las personas de lesiones de trabajo cerca de usted o debajo de ti. Evite dejar caer tornillos tuercas, arandelas, u otros objetos. Además, evite, colocación de objetos en la estatificación u otras superficies en donde es posible para ellos a ser desalojados por sí mismo o a otros. Los objetos sueltos son peligrosos en las siguientes dos maneras.
Los 5 Equipos de protección personal de un Pipefitter
En USA el PPE (Siglas en inglés) Personal protection equipment. Son requeridos por la OSHA para la construcción, astilleros y muchas más categorías, pero en específico vamos hablar para un pipefitter.
El equipo de Protección para un Pipefitter son:
1. Casco de seguridad o Hard hat
Ayuda a proteger la cabeza por cualquier objeto, que caiga de arriba o de una planta alta, de donde estés trabajando, también en pequeños espacios donde este difícil de entrar y puedas dañarte con alguno ángulo, o tubo que este muy de bajo y puedas golpearte, es recomendable llevar el casco en todo momento.
2. Lentes de Seguridad o Safety glases:
te ayudan a proteger los ojos de alguna basura que este en el aire o de una rebaba que al estar puliendo un tubo se salga del entorno y pueda causarte daño a los ojos por eso es muy importante llevar 100% los lentes de seguridad.
3. Tapones para los oídos o Ear plugs:
te ayudan para proteger tus oídos de los ruiodos que puedan dejarte sordo, o vayas perdiendo el sonido de algunas cosas que son importantes, por eso preotegerte siempre con tapones para los oídos evitas el riesgo de maltratarlos es importantes que los use frecuentemente.
4. Guantes de trabajo o satety gloves:
proteger tus manos de cualquier respon o cualquier chispa que hagas al hacer contacto con una polodora, o cualquier martillo que use o una posible machucon con una junta de franges o bridas cuidar tus manos de combustibles o quemaduras es importante que los use aunque a veces te estorben.
5. Botas de acero o Steel shoe:
proteger tus pies de cualquier inconveniente que surga al caer pequnos objetos con los que estemos trabajando por ejemplo un martillo, una broca un pedazo de tubo, o cualquier cosa que te te pueda dañar tus pies.
Estos son los equipos de seguridad que te recomienda la OSHA que los use 100% en el área de tu trabajo.
Hay otros que se necesitan para seguir protegiendo tu cuerpo, pero estos ya son más específico de un trabajo requerido por ejemplo si tú vas a trabajar en las alturas y vas utilizar un andamio, pues allí se va requerir un ARNES o safety harnees.
